Ultra kompaktni IQ modulator, regulator pristranosti, automatski regulator pristranosti
Značajka
• Pruža tri pristranosti za IQ modulatore. Format modulacije neovisan o:
• Verificirano QPSK, QAM, OFDM, SSB
•Uključi i koristi:
Nije potrebna ručna kalibracija Sve automatski
• I, Q krakovi: kontrola na Peak i Null načinima rada Visoki omjer ekstinkcije: 50dB max1
• P ruka: upravljanje u Q+ i Q- načinima rada Točnost: ± 2◦
• Niski profil: 40 mm (Š) × 28 mm (D) × 8 mm (V)
• Visoka stabilnost: potpuno digitalna implementacija Jednostavno korištenje:
• Ručno upravljanje s mini kratkospojnikom Fleksibilne OEM operacije putem UART2
• Dva načina rada za osiguravanje napona prednapona: a. Automatska kontrola prednapona b. Korisnički definirani napon prednapona
Primjena
•LiNbO3 i drugi IQ modulatori
• QPSK, QAM, OFDM, SSB i slično
• Koherentni prijenos
Performanse

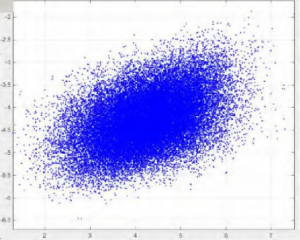

Slika 1. Konstelacija (bez kontrolera)
Slika 2. QPSK konstelacija (s kontrolerom)
Slika 3. QPSK-Eye uzorak
Slika 5. 16-QAM konstelacijski uzorak
Slika 4. QPSK spektar
Slika 6. 16-QAM spektar
Tehnički podaci
| Parametar | Min. | Tip | Maks. | Jedinica |
| Kontrolne performanse | ||||
| I i Q krakovi se kontrolirajuNull (minimalno) iliVrh (maksimum) točka | ||||
| Omjer izumiranja | MER1 | 50 | dB | |
| P ruka se kontrolira uključenaQ+(desno) kvadratura) iliQ-( lijevo kvadratura) točka | ||||
| Točnost kod kvadrokoptera | −2 | +2 | stupanj2 | |
| Vrijeme stabilizacije | 15 | 20 | 25 | s |
| Električni | ||||
| Pozitivni napon napajanja | +14,5 | +15 | +15,5 | V |
| Pozitivna struja napajanja | 20 | 30 | mA | |
| Negativni napon napajanja | -15,5 | -15 | -14,5 | V |
| Negativna struja snage | 8 | 15 | mA | |
| Raspon izlaznog napona | -14,5 | +14,5 | V | |
| Amplituda podrhtavanja | 1%Vπ | V | ||
| Optički | ||||
| Ulazna optička snaga3 | -30 | -8 | dBm | |
| Ulazna valna duljina | 1100 | 1650. godine | nm | |
1. MER se odnosi na omjer ekstinkcije modulatora. Postignuti omjer ekstinkcije obično je omjer ekstinkcije modulatora naveden u podatkovnom listu modulatora.
2. Imajte na umu da ulazna optička snaga ne odgovara optičkoj snazi u odabranoj točki prednapona. Odnosi se na maksimalnu optičku snagu koju modulator može poslati kontroleru kada se napon prednapona kreće od −Vπ do +Vπ.
Korisničko sučelje
Slika 5. Sklop
| Skupina | Operacija | Obrazloženje |
| Resetiraj | Umetnite kratkospojnik i izvucite ga nakon 1 sekunde | Resetirajte kontroler |
| Vlast | Izvor napajanja za regulator pristranosti | V- spaja negativnu elektrodu napajanja |
| V+ spaja pozitivnu elektrodu napajanja | ||
| Srednji priključak se spaja s uzemljenom elektrodom | ||
| Polarni1 | PLRI: Umetnite ili izvucite kratkospojnik | bez kratkospojnika: Nulti način rada; s kratkospojnikom: Vršni način rada |
| PLRQ: Umetnite ili izvucite kratkospojnik | bez kratkospojnika: Nulti način rada; s kratkospojnikom: Vršni način rada | |
| PLRP: Umetnite ili izvucite kratkospojnik | bez kratkospojnika: Q+ način rada; s kratkospojnikom: Q- način rada | |
| LED | Stalno uključeno | Rad u stabilnom stanju |
| Uključivanje-isključivanje ili isključivanje-uključivanje svakih 0,2 s | Obrada podataka i traženje kontrolne točke | |
| Uključivanje-isključivanje ili isključivanje-uključivanje svake 1 sekunde | Ulazna optička snaga je preslaba | |
| Uključivanje-isključivanje ili isključivanje-uključivanje svake 3 sekunde | Ulazna optička snaga je prejaka | |
| Postojanje autora2 | Spojite se s fotodiodom | PD priključak spaja katodu fotodiode |
| GND priključak spaja anodu fotodiode | ||
| Naponi pristranosti | In, Ip: Napon pristranosti za I-krak | Ip: Pozitivna strana; In: Negativna strana ili uzemljenje |
| Qn, Qp: Napon pristranosti za Q krak | Qp: Pozitivna strana; Qn: Negativna strana ili uzemljenje | |
| Pn, Pp: Napon pristranosti za P krak | Pp: Pozitivna strana; Pn: Negativna strana ili uzemljenje | |
| UART | Upravljanje kontrolerom putem UART-a | 3.3: Referentni napon od 3,3 V |
| GND: Uzemljenje | ||
| RX: Prijem kontrolera | ||
| TX: Prijenos kontrolera |
1 Polar ovisi o RF signalu sustava. Kada u sustavu nema RF signala, polar bi trebao biti pozitivan. Kada amplituda RF signala prelazi određenu razinu, polar će se promijeniti iz pozitivnog u negativni. U ovom trenutku, nulta točka i vršna točka će se međusobno izmjenjivati. Q+ točka i Q- točka će se također izmjenjivati. Prekidač polarnog signala omogućuje korisniku promjenu polarnog signala.
izravno bez promjene operativnih točaka.
2Samo jedna mogućnost treba biti korištenje kontrolne fotodiode ili korištenje modulatorske fotodiode. Preporučuje se korištenje kontrolne fotodiode za laboratorijske eksperimente iz dva razloga. Prvo, kontrolna fotodioda ima zajamčene kvalitete. Drugo, lakše je podesiti intenzitet ulazne svjetlosti. Ako koristite unutarnju fotodiodu modulatora, provjerite je li izlazna struja fotodiode strogo proporcionalna ulaznoj snazi.
Rofea Optoelectronics nudi liniju proizvoda komercijalnih elektrooptičkih modulatora, faznih modulatora, modulatora intenziteta, fotodetektora, laserskih izvora svjetlosti, DFB lasera, optičkih pojačala, EDFA, SLD lasera, QPSK modulacije, pulsnog lasera, detektora svjetlosti, balansiranog fotodetektora, laserskog pogona, optičkog pojačala, mjerača optičke snage, širokopojasnog lasera, podesivog lasera, optičkog detektora, pogona laserske diode, optičkog pojačala. Također nudimo mnoge posebne modulatore za prilagodbu, kao što su 1*4 matrični fazni modulatori, modulatori ultra-niskog Vpi i modulatori ultra-visokog omjera ekstinkcije, koji se prvenstveno koriste na sveučilištima i institutima.
Nadamo se da će naši proizvodi biti korisni za vas i vaše istraživanje.
