Rof Elektro-optički modulator 1550nm AM serije modulatora intenziteta 40G
Značajka
* Mali uneseni gubitak
* Visoka propusnost
* Niski poluvalni napon
* Mogućnost prilagodbe
Primjena
⚫ ROF sustavi
⚫ Kvantna distribucija ključeva
⚫ Laserski senzorski sustavi
⚫ Modulacija bočnog pojasa
| Rof- Serija AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Radna valna duljina | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
| Širina pojasa | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Insercijski gubitak | <5 dB | <5 dB | ＜5 dB | ＜5 dB | ＜4dB | |||
| Omjer izumiranja @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | <3 V | <3 V | <4V | <3,5 V | ＜6V | <5 V | ||
| VΠ @Pristranost | ＜3.5V | ＜3.5V | <5 V | <5 V | <8 V | <7 V | ||
Informacije o naručivanju
| Rof | AM | XX | XXG | XX | XX | XX |
| Tip: AM---Modulator intenziteta | Valna duljina: 07---780nm 10---1060nm 13---1310nm 15---1550nm | Širina pojasa: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitor PD: PD---S PD-om | Vrsta vlakna In-Out: PP---PM/PM
| Optički konektor: FA---FC/APC FP---FC/PC SP---Prilagodba |
R-AM-15-40G
Valna duljina 1550nm 40GHz Modulator intenziteta
| Parametar | Simbol | Min | Tip | Maks | Jedinica | ||||
| Optički parametri | |||||||||
| Radna valna duljina | l | 1530 | 1550 | 1565 | nm | ||||
| Insercijski gubitak | IL | 4 | 5 | dB | |||||
| Optički povratni gubitak | ORL | -45 | dB | ||||||
| Omjer ekstinkcije prekidača @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Dinamički omjer izumiranja | DER | 13 | dB | ||||||
| Optičko vlakno | Ulazniluka | Panda PM Fujikura SM | |||||||
| izlazni priključak | Panda PM Fujikura SM | ||||||||
| Sučelje optičkih vlakana | FC/PC、FC/APC Ili odredite korisnika | ||||||||
| Električni parametri | |||||||||
| Radna propusnost（-3dB) | S21 | 28 | 30 | GHz | |||||
| Poluvalni napon Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Pristranost | @Pristranost |
| 6 | 7 | V | ||||
| Električni povratni gubitak | S11 | -12 | -10 | dB | |||||
| Ulazna impedancija | RF | ZRF | 50 | W | |||||
| Pristranost | ZPRISTRANOST | 1M | W | ||||||
| Električno sučelje | V(f) | ||||||||
Granični uvjeti
| Parametar | Simbol | Jedinica | Min | Tip | Maks |
| Ulazna optička snaga | Punutra, Maks | dBm | 20 | ||
| Ulazna RF snaga | dBm | 28 | |||
| prednapon | Vbias | V | -15 | 15 | |
| Radna temperatura | Vrh | ℃ | -10 | 60 | |
| Temperatura skladištenja | Tst | ℃ | -40 | 85 | |
| Vlažnost | RH | % | 5 | 90 |

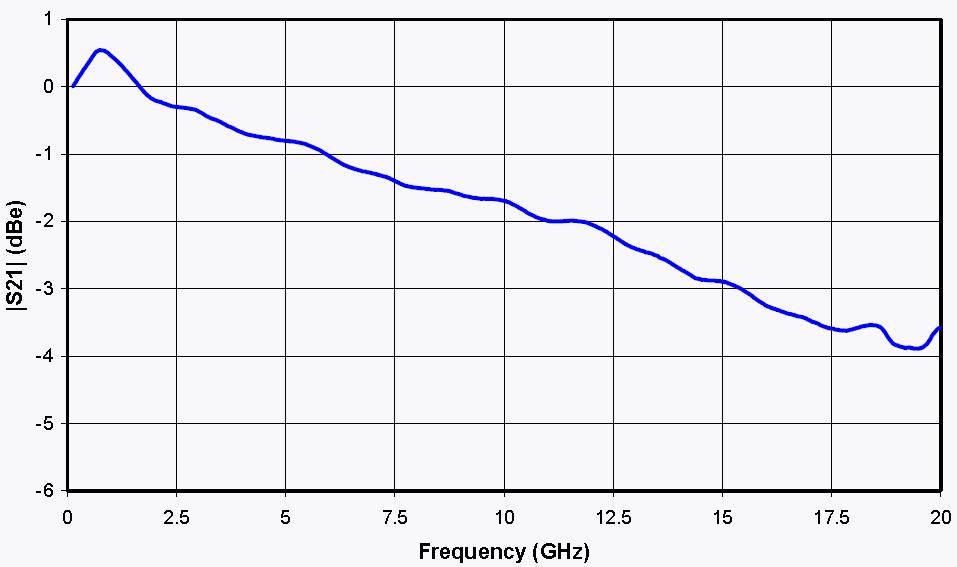

S21 Krivulja
&S11 krivulja
S21&s11 krivulje
Mehanički dijagram
| LUKA | Simbol | Bilješka |
| U | Optički ulazni priključak | PM vlakno (125μm/250μm) |
| Van | Optički izlazni priključak | PM i SMF opcija |
| RF | RF ulazni priključak | SMA(f) |
| Pristranost | Priključak za kontrolu pristranosti | 1,2 Bias, 34-N/C |
Rofea Optoelectronics nudi proizvodnu liniju komercijalnih elektrooptičkih modulatora, faznih modulatora, modulatora intenziteta, fotodetektora, laserskih izvora svjetlosti, DFB lasera, optičkih pojačala, EDFA, SLD lasera, QPSK modulacije, pulsnog lasera, detektora svjetla, balansiranog fotodetektora, laserskog drajvera , Pojačalo s optičkim vlaknima, Mjerač optičke snage, Širokopojasni laser, Podesivi laser, Optički detektor, Pokretač laserske diode, Pojačalo s vlaknima. Također nudimo mnoge posebne modulatore za prilagodbu, kao što su fazni modulatori niza 1*4, ultraniski Vpi i modulatori ultravisokog omjera ekstinkcije, koji se prvenstveno koriste na sveučilištima i institutima.
Nadamo se da će naši proizvodi biti od pomoći vama i vašem istraživanju.
